一、要求及系统设计依据

源水水源：电导率≤500μs/cm

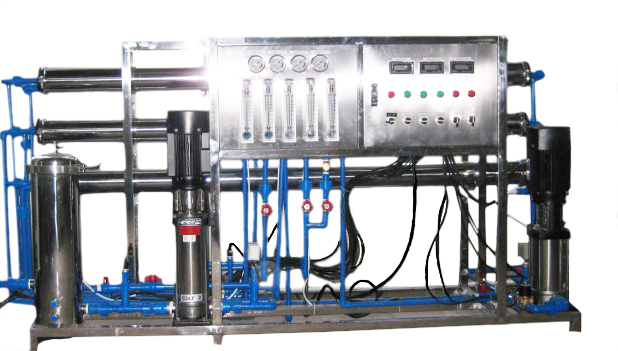

用户要求：反渗透纯净水机产水量700L/H

产品水水质：电导率≤5us/cm

二、系统具体情况介绍

系统运行：（24小时）运行

供水方式：连续供水

操作方式：本系统采用联锁控制

               预处理部分手动控制

               反渗透部分自动控制

设计范围：从原水装置入口至出口

（一）系统配置

（1）水质预处理系统：由机械过滤器、活性碳过滤器、精密过滤器组成；

（2）除盐系统：二级RO反渗透装置组成：

（二）水处理系统对外围基本设置要求

（1）   给排水：供水管辅设备至水处理房间内，供水水压大于0.3Mpa，用水量约3M3/h，房间应设有排水地漏及排水沟。

（2）   供电：水处理房间内设置总配电箱，380V动力总容量4KW；

（3）   厂房：水处理设备使用面积约长4米宽3米，房间内应设置排风装置，其它按标准执行。

三、系统工艺说明

（1）工艺流程：

自来水     原水泵    机械过滤器    活性碳过滤器      精密过滤器        一级反渗透

中间水箱      二级反渗透        纯水箱      出水

（2）工艺设备说明：

本系统主要分为：预处理系统、除盐系统两部分。

1、水处理预处理部分：原水泵、机械过滤器、活性碳吸附器、精密过滤器等设备，主要解决如下问题。

A.防止膜面结垢（包括Fe3、Fe2、CaCO3、CaCO4、SrSO4、CaF2、SiO2、铁，铝氧化物）。

B.防止胶体物质及悬浮固体微粒污堵。

C.防止有机物的污堵

D.防止微生物的污堵

E.防止氧化物质对膜的氧化破坏

F.保持反渗透装置产水稳定

①原水箱及原水泵

源水泵提供了后处理设备所需的流量，压力。

②机械过滤器：

     过滤器内装填精制的多层多径石英砂，过滤器设计应充分考虑反冲洗的强度问题，系统运行不稳定的原因均是机械过滤器反冲设计存在缺陷，使得反冲不彻底，上层滤砂结块SDI（污染指数）升高，造成膜的污堵。考虑到机械过滤器反洗后投入使用，滤层表面末形成，杂质易穿透，等因素，故采用低流速工作，以提高过滤效果，减少对后续工艺的影响。

③活性碳过滤器器：

     活性碳过滤器器主要用来去除有机物和残余氯。过滤器器内装增净水型活性碳，被过滤的水进入活性碳过滤器，过滤器主功能：1、吸咐水中部分有机物吸咐率60%左右：2、吸咐水中余氯，活性碳脱除余氯并不是单纯的吸咐作用，而是在其表面发生了催化作用，所以活性碳并不存在吸咐饱满的问题，只是损失碳而已。

     经机械过滤及活性碳吸咐后，其出水已基本符合RO装置进水两大要求：SD14；C1小于0.1mg/l。

④精密过滤器：

     RO装置前配置1台的保安过滤器，以防止颗粒进入高压泵及RO膜组件，划伤膜表面，正常工作条件下，滤芯可维持3个月以上的使用寿命，滤器的结构满足快速更换滤芯的要求。

2、除盐系统：二级反渗透装置

     反渗透是该系统的心脏部分，设计成熟合理与否不仅直接决定RO系统能否达到设计要求，而且关系到RO膜的使用寿命，经RO装置处理的水，能除绝大部分无机盐类和几乎全部有机物，微生物。

     RO装置在水质分离过程中没有相变，脱盐率高，设备体积小，自控运行，适用性强，应用范围广，无环境地污染等优点，本系统采用反渗透除盐系统，去除水中绝大部分离子、微粒、有机物等，使其水质达到使用水标准。

     一级反渗透出水量：1.0T/H，二级反渗透出水量：0.7L/H。

系统设置了中间水箱：保证二级高压泵的稳定运行；可以得到不同电导率的水质，如果一级反渗透出水的水质达到使用要求就不用经过二级反渗透过滤直接使用。
